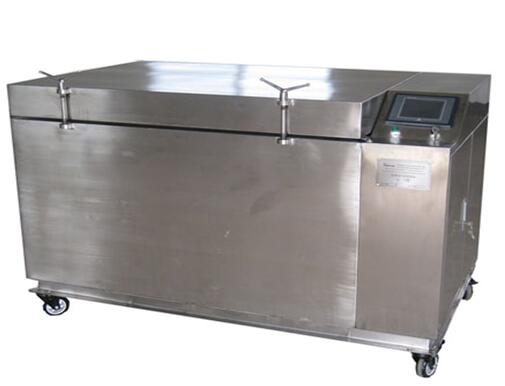

低温深冷箱

设备技术参数:
一、箱体组成:
u  隔热箱——包括箱体、上开门、隔热层材质为AISI 304不锈钢;
u   内表面粗糙度——亚光;
u   保温材料――隔热层为德国巴斯夫公司生产的超低温绝热材料多层复合结构;
u   柜门密封――采用双道密封,法国原装进口特殊耐低温硅橡胶,门密封条配有防冻死加热系统(国内绝无仅有的),能确保箱门开启自如。
u   门开启方式――手动。
u   箱式的箱体内风向循环系统――包括电机、风扇、气流分配装置,能确保设备内温度的均匀性;

二、技术参数:
u  工件装量——80Kg;
u   箱内有效尺寸――400mm ×350mm×350 mm;
u   工作温度――常温~-196℃可任意设定;
u   设备内最低温度――≤-196℃;
u   最大降温速度——≥ 50℃/min;
u  控温精度——升温、降温、恒温±2℃;
u  温度场均匀性——±2℃;
u  箱门开启方向——上开式;
u  箱门密封――特殊耐低温材料密封装置能确保柜门开启自如。
u  保温层厚度――150mm,确保设备在高低温时外表面温度是常温;
u  液氮系统——包括绝热管、控制阀、喷嘴、分配器,液氮采用多点喷射注入确保阱体温度的均匀性;
u  箱式的箱体内空气循环系统——包括电机、风扇、气流分配装置;
u  微压泄气阀——当内腔压力微正压时,此阀将自动排放;
u  加热器——加热管,特种耐高温/低温的不锈钢干烤加热管;
u  电器控制系统——可变程序控制器、触摸屏、PLC、报警仪表交流接触器、中间继电器、旋钮开关等;

三、安装参数:
u  电力——380V、50Hz、10A;
u  设备外形尺寸――1160mm ×760 mm×900 mm;

四、液氮系统组成
液氮系统——包括液氮罐(客户自备或选配)、增压系统、绝热管、控制阀、喷嘴、分配器,液氮采用多点喷射注入确保阱体温度的均匀性;
液氮电磁阀——JAKSA(德国原装进口)超低温电磁阀能够确保在-196℃下开启正常;
液氮喷嘴――由几百个微孔组成的液氮喷嘴,使液氮充分气化,气化的氮气从喷嘴中喷出,不直接喷向工件,而在箱内循环,使箱内气氛均匀;
超低温外置电机――为了使风机的电机工作在合适的环境下,电机设置在冷冻箱外部,其动力是通过特别设计的加长传动轴传入箱内;
合理的气流组织:为使箱内气氛达到一定的均匀性,并主要考虑到气流方式,使气流环绕工件流动,采用了离心风机;

五、控制系统(美国技术):u  本系统采用触摸屏+PLC的控制方式,以触摸屏或计算机作为上位机,PLC为下位机,使操作和输入曲线更加方便,并且能够实时监控箱内温度变化,而且能够观察曲线运行情况,将设定曲线和运行曲线进行比对。
u  设置有报警装置,在箱门未关好时进行报警PLC液晶屏
u  该系统具备手动和自动两套功能,在触摸屏中均可体现,操作简便,可靠性强。两套系统的高低温控制均采用PID调节,使设备精度达到标书要求。
u  数据
触摸屏开实时查看温度曲线,存储,拷贝保存,提高了对生产的追溯性。
u   操作系统——汉化的深冷处理操作系统;预先输入深冷处理曲线,开机后完全无人操作,系统将按照曲线自动进行降温、保温、升温等动作;
u   控制仪表――触摸屏+PLC+仪表的控制方式;
u   触摸屏—台湾/昆仑通态
u   PLC—日本三菱;
u   钥匙开关――日本IDEC (和泉);
u   控制旋纽――日本IDEC (和泉);
u   中间继电器――日本IDEC (和泉);
u   温度传感器――PT100;(德国)
u   交流接触器――德国SIEMENS(西门子);
u   空气断路器――德国SIEMENS(西门子);
u   液氮电磁阀——JAKSA(德国原装进口);

六、与国内一些厂家相比的优势和特点:
绝热和冷桥——箱内布置有绝热板以绝热,
德国的超低温绝热材料绝热处理;
保温效果和厚度——耐温、阻燃,德国的超低温绝热材料多层复合结构;采用特殊处理的多层绝热材料粘接采用敞开式操作,并且能够用肉眼观看到发泡情况,隔热性能好。
箱门开启和关闭――用减速电机装置作为助力部件,使箱门的开启和关闭省力、轻松;
u   控制方式——其他生产厂家的控制方式还沿用温度控制器,工作人员必须熟记各个参数,而且更换曲线非常麻烦,而我公司采用的触摸屏+PLC的控制方式,能做到简单易懂,界面性化,一般工作人员只需要几分钟即可编制曲线。
七、随机的必备品、配件、工具数量:
u  自动控制箱1台。
u  不锈钢绝热软管一根;
u  合格证1份;
u  产品使用说明书1份。
u  设备维修手册1份。
u  深冷箱电气原理图1份。

八、售后服务:
u  设备质保期为一年,终身维修。
u  免费对买方的相关人员进行设备技术培训。
u  保修期从安装设备完工后并经需方最终验收合格之日算起,保修期为一年。
u  保修期内出现的任何问题(不可抗拒和人为因素除外)均由供方承担并及时予以解决。
u  设备因质量原因不能正常使用时,供方应在48小时内到现场维修。液氮深冷箱
